کابل به زبان ساده، رسانه‌ای فیزیکی برای انتقال داده، صوت و تصویر بین دستگاه‌های مختلف است. در دنیای شبکه، کابل نقش زیرساخت ارتباطی را ایفا می‌کند و بدون آن، تبادل اطلاعات بین کامپیوترها، سرورها و تجهیزات شبکه ممکن نیست.

کابل‌های شبکه از نظر ساختار، سرعت، پهنای باند و میزان محافظت در برابر نویز به انواع مختلفی تقسیم می‌شوند؛ از کابل‌های مسی سنتی مانند کواکسیال و زوج بهم تابیده (UTP، STP ) گرفته تا فیبر نوری مدرن که انتقال داده را با نور انجام می‌دهد.

انتخاب کابل مناسب تأثیر مستقیم بر سرعت، پایداری و امنیت شبکه دارد و با توجه به نیاز پروژه، بودجه و مسافت مورد نظر تعیین می‌شود.

کابل های شبکه عبارت اند از :

  • کابل هم محور(coaxial)
  • کابل های به هم تابیده (Twisted pair)
  • کابل فیبر نوری (Fiber Optic)
  • کابل کنسول(Console)

کابل کواکسیال(Coaxial) :

کابل های Coaxial یا هم محور در بیشتر شبکه های امروزی استفاده میشوند اما فقط در استفاده های خاص در ساده ترین شکل آن مثلا در توپولوژی Bus استفاده میشود ، این کابل از یک هسته مسی خالص تشکیل شده است که دارای روکش میباشد که این روکش به صورت فلزی یا توری مانند است و از هسته در برابر عوامل خارجی مانند گرد وغبار و حیوانات و ضربه جلوگیری میکند ، همچنین کابل Coaxial در برابر امواج مزاحم یا همان Noise را دور میکند و به همین خاطر برای ارتباط راه دور استفاده میشود.

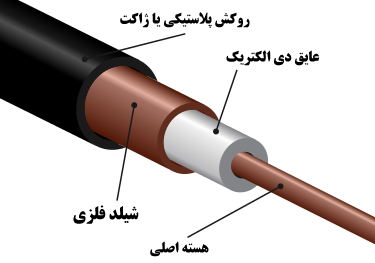

لایه های این کابل (Coaxial) به صورت زیر است :

1- ژاکت یا لایه خارجی = خارجی ترین لایه است وبرای یرای محافظت از کابل استفاده میشود . در رنگ های مختلف

2- شیلد = لایه محافظتی در برابر عوامل خارجی و نویز را پایین میاورد که به صورت تارهای به هم تابیده شده یا ورق است.

3- عایق دی الکتریک =همانند یک عایق عمل میکند

4- هسته = دیتا درون آن بور میکند و به صورت مس است

انواع کابل کواکسیال

 Thin net  =  این کابل ضخامت قطر ۰.۲۵ اینچ را دارد و انعطاف پذیری بالای را دارد و سیگنال را تا 185 متر حمل میکند.

 Thick net = قطرای دو برابر Thin net  دارد یعنی قطر آن 0/5  اینچ است و سیگنال را تا 500 متر حمل میکند.

کابلTwisted Pair (زوج به هم تابیده) :

این کابل که به عنوان کابل LAN هم شناخته میشود ، دارای زوج سیم به هم تابیده است که از جنس مس و دارای روکش است.این نوع کابل انواع مختلفی دارد مانند :

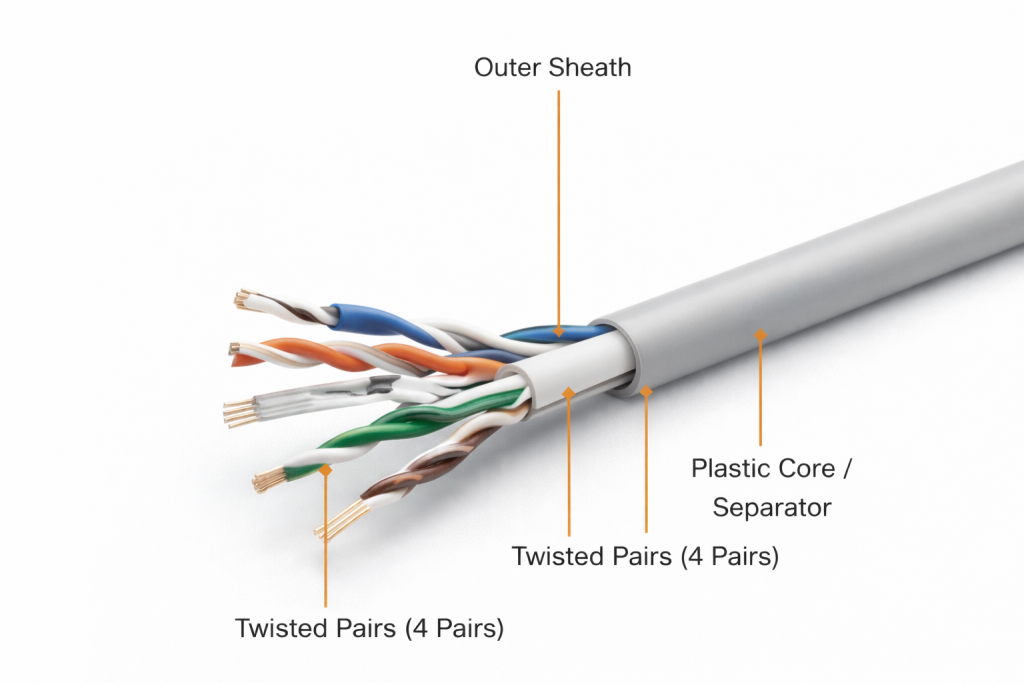

1- UTP  = مخفف Un shielded Twisted pair است . جفت های به هم تابیده شده بدون محافظ خارجی یا Shielde هستند که در محیط های Indoor یا داخلی استفاده میشود. همچنین این کابل نازک و انعطاف پذیری داردو برای کوچک بودن آنها برای سیم کشی به صرفه تر هستند.

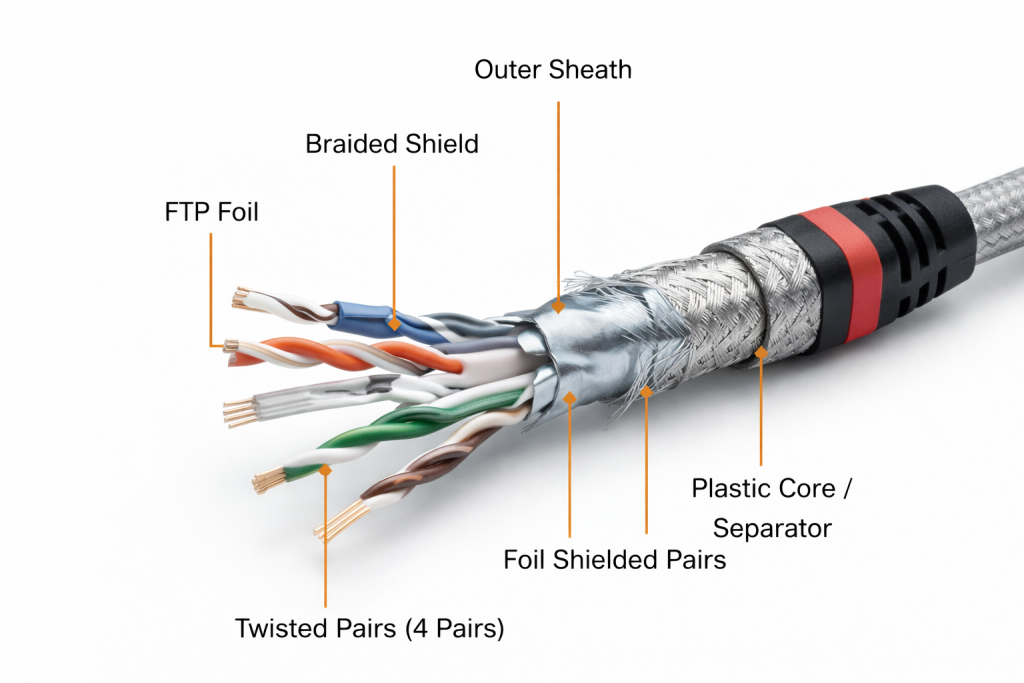

2- STP = نام دیگر آن SFTP است که  مخفف shielded Twisted pair است . جفت های به هم تابیده شده دارای محافظ خارجی Shielde هستند که این محافظ خارجی به دو صورت رشته ها و لایه نازک ورق ای است . و نقش ارت را ایفا میکنند.

3- SSTP = این کابل مانند کابل STP است ، اما به غیر از روکش های فلزی روی آن یک روکش فلزی دیگر هم دارد به طوری که نسبت به دیگر کابل ها در برابر ضربه و امواج مقاومت بالاتری ایجاد میکند.

نحوه اتصال کابل های شبکه از نوع Twisted Pair  به دو استاندارد انجام میوشد است :

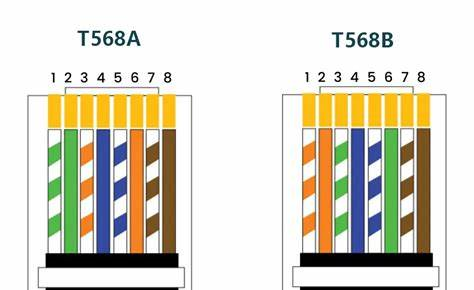

1-  استاندارد T568A

2- استاندارد T568B

برای اتصال کانکتور در ابتدا و انتهایی کابل از این دو استاندارد میتوان استفاده کرد ، اگر دو سر کابل تجهیزات مشابه باشند مثلا سویچ و سویچ ما از دو طرف مثلا T568A استفاده میکنیم که به اصطلاح به ان Straight گفته میشود . اما اگر دو سر کابل تجهیزات یکسان نباشد مثلا دو سر کابل سیوچ و کامپیوتر باشد یک سمت کابل را T568A و سر دیگر کابل را T568B میزنیم و به این کار به اصطلاح Cross گفته میشود.

کابل فیبر نوری (Fiber Optic) :

فیبر نوری تشکیل شده از یک استوانه ای شیشه ای بسیار نازک به نام هسته که توسط لایه ضخیم تر از شیشه پوشیده شده است. در این کابل سرعت انتقال اطلاعات به دلیل استفاده از نور به جای سیگنال خیلی سریع تر است ، همچنین این نوع کابل برای ارسال و دریافت از دو تا کابل استفاده میکند زیر این نوع کابل یک طرفه هستند.

لایه های مختلف کابل فیبر :

1- Outer jacket= خارجی ترین لایه است وبرای یرای محافظت از کابل استفاده میشود . در رنگ های مختلف

2- Strength Member = لایه محافظتی در برابر عوامل خارجی است و از جنس نخ آرامید و میله اپکسی فایبر گلاس است که از فولاد قدرتمند تر است .

3- Coating= در انعطاف پذیری بودن کابل تاثیردارد و میزان خمیدگی را برای آن مشخص میکند .

4- Cladding = از انعکاس نور به خارج جلوگیری میکند

5- Core  = قسمت نازک از جنس شیشه یا پلاستیک

کابل فیبر نوری به دو گروه عمده ارائه میوشد :

1- Single-Mode = ارسال یک سیگنال  در یک جهت را دارند مانند خطوط تلفن و هسته آن دارای قطر 9 میکرون است .

2- Multi-Mode = ارسال چندین سیگنال به طور هم زمان انجام میدهد مانند کابل های که در شبکه استفاده میشود . و هسته آن دارای قطر 50 تا 62.5 است .

کابل کنسول (Console) :

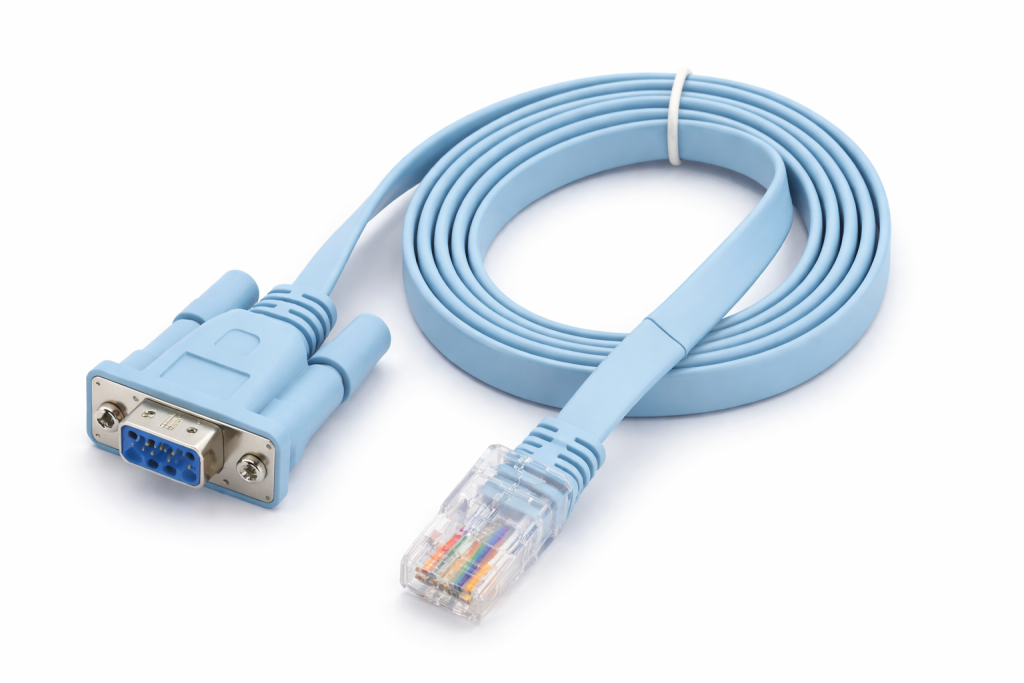

این نوع کابل یک طرف آن کانکتور RG-45 و در طرف دیگر از پورت COM یا RS-232 استفاده می کند و همیشه هم به رنگ آبی است ، این کابل برای اتصال به دستگاه های مختلف مانند سویچ ، روتر ، فایروال و … تا بتوان به صورت خط فرمان آنها را کانفیگ کرد .
